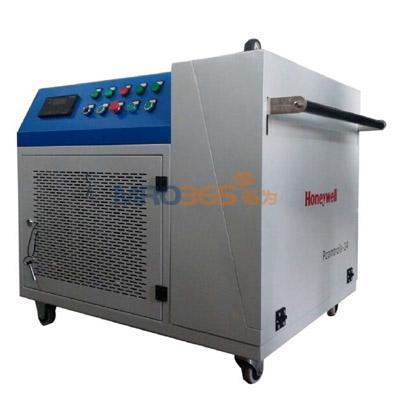

产品名称:霍尼韦尔CW‐SCBAZDKZZZ 高压空气压缩机自动控制装置
产品描述:
本装置采用机电一体化设计,将压缩机、充气箱、控制柜集成,外形美观,便于用户的日常操作,维护,可有效避免人为原因造成的人身和设备的安全隐患。同时,可有效提高设备的利用率,降低操作失误。保障充气安全.
部件组成
1、控制机柜
包括钢制机柜,电路控制单元,PLC 主控单元,高压压力传感器,高压电磁阀。
2、压缩机
可根据客户需求选择 100‐‐‐320 升的不同型号压缩机。
3、充气箱
采用5mm 高强度钢板制造,有效防护极端情况下的气瓶爆破事故,避免人身伤害。根据
客户需求选则1—4 工位充气箱,可充1.4‐‐‐12 升不同型号的30Mpa 碳纤维气瓶。

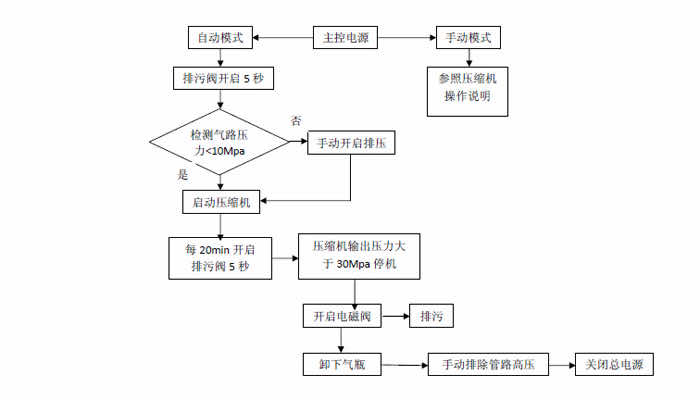

操作控制流程
技术参数
规格型号 |
|
介质 |
空气 |
输入压力 |
大气压 |
润滑油油量 |
360毫升 |
操作步骤和技术要求
5.1 电动充气泵维护检查操作步骤和技术要求
5.1.1 准备好发生电器着火的消防器材和人员触电时的解救工具,在配电屏上挂上警示标志。
5.1.2 检查充气柜所有护罩是否关闭完好,电源接线有无裸露和老化现象,充气管线有无裂痕,开关是否完好,压缩机是否有接地保护。
5.1.3 检查电动机接线是否符合电压等级要求,电源电压是否正常。
5.1.5将充气柜抬至室外空气新鲜处水平放置,倾斜角不能超过5度;连接并打开控制面板电源开关;不得在明火附近使用压缩机。
5.1.6 按下自动运行按钮,5 秒后,压缩机运转,运转中一旦发现异常现象,立即按下紧急停车按钮停止使用,检查故障原因,或送交维修部门;对于三相电机的压缩机,通电后,请立即查看电机转动方向是否与箭头方向一致,如果电机反转,说明接线不正确,应立即断电,重新接线。
5.2 电动充气泵的使用操作
5.2.1 将高压软管上的充气阀与充气箱上接口阀连接后,先打开充气阀,再打开气瓶阀,整个充气系统畅通后,启动充气泵;使用时,充气柜散热板不允许有任何覆盖物,以保持良
好散热状态;充气过程中,中断不能超过10 分钟,以免CO2 进入气瓶;为保护听力免受噪音损害,在充气过程中需配戴耳罩。
5.2.2 充气过程中,每隔20 分钟系统自动排放一次冷凝水
5.2.3 气瓶达到额定压力(30Mpa)后,系统自动停机,拉开充气箱门,先关闭气瓶阀,再半关充气阀,放掉充气箱内管路余气,然后关闭充气阀,然后从充气箱中瓶阀接口取下气瓶。
5.2.4 充气工作结束后,应关闭电源开关,手动打开侧面两个排污阀及充气阀,排出过滤系统中的水汽后入库存放。
5.3 电动充气泵的维护保养
5.3.1 进行任何维修工作都需先切断电源并缷压;维护和维修只能使用原厂配件。
