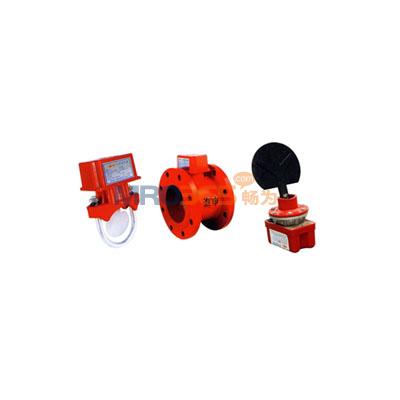

产品名称：海申 ZSJZ系列水流指示器

产品描述：

海申 ZSJZ系列水流指示器用于自动喷水灭火系统，它可以安装在主供水管或横杆水管上，给出某一分区域小区域水流动的电信号，此电信号可送到电控箱，也可用于启动消防水泵的控制开关。水流指示器系列产品，有带延时电路ZSJZ (A型)和不带延时电路的ZSJZ(B型)，每种型号有：50、65、80、100、125、150六种规格，供不同管道使用，带延时电路的水流指示器，出厂时延迟时间调为30 S，连接方法：管螺纹、焊接、马鞍、法兰四种型式供用户选择。

连接方法：

1、ZSJZ型〈螺纹式〉水流指示器安装采用丁字管螺纹连接，将丁字管中间螺纹同水流指示器连接，其它两端同管道连接，此产品适用于管径50、65、80三种。

2、ZSJZ型〈焊接式〉水流指示器安装采用在预定位置，按产品规格，分别钻孔，然后将水流指示器底座取下焊接在管道上，去掉留在内臂铁瘤，钻孔尺寸80以下规格,钻孔 33mm,100以上钻孔48mm。

3、ZSJZ型〈法兰式〉水流指示器安装采用三通法兰直接同管道法兰连接，适用于管径100mm以上，三通管长度为180mm。

ZSJZ水流指示器主要技术参数

型号	公称通径	H	D1	D2	L	φ
ZSJE-I-3-50	50	160	160	125	150	18
ZSJE-I-3-65	65	170	180	145	160	18
ZSJE-I-3-80	80	180	195	160	170	18
ZSJE-I-3-100	100	195	215	180	180	18
ZSJE-I-3-125	125	207	245	210	190	18
ZSJE-I-3-150	150	220	280	24	200	23
